تفاصيل المنتج:
شروط الدفع والشحن:
|
| تطبيق: | FTTH FTTB FTTX الشبكة | خسار عائد: | SM> 60 ديسيبل مم> 30 ديسيبل |
|---|---|---|---|
| طول الكبل: | 1 م أو حسب الطلب | إدخال خسار: | ≤0.7dB |

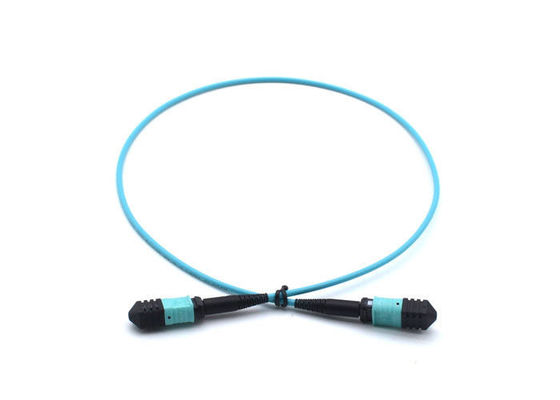

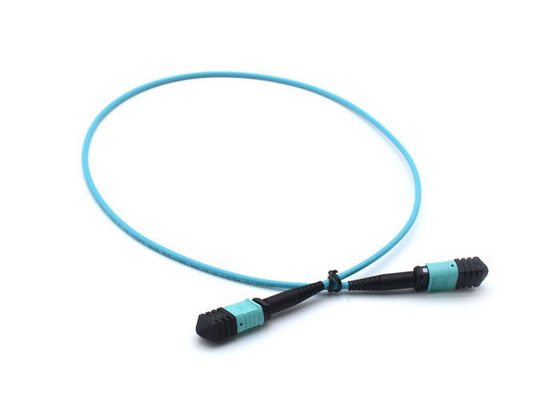

| اسم: | الألياف البصرية MPO patchcord | درجة حرارة التشغيل: | -40 ~ 75 ℃ |
| إبراز: | MPO الحبل التصحيح,الحبل الألياف البصرية التصحيح الحبل |
||
1. الميزات:
IEC61754-7 و GR-1435-CORE متوافقة.
تصميم وحدات ، هيكل قفل المكونات ، سهل للاختبار ، تثبيت ، إزالة وضبط.
عادة ، يمكن أن موصلات MTP / MPO واحدة عادة تستوعب 12 أو أكثر من الألياف ،
يمكن أن تستوعب مساحة الأسلاك 1U ارتفاعًا يصل إلى 96 LC ، واجهة بصرية.
إنقاذ مجلس الوزراء ومساحة الرف ، وإدارة الكابلات سهلة
أنواع الألياف ، والكابلات المتاحة ، لتلبية احتياجات العملاء المختلفة.
يمكن الاختيار من الذكور والإناث.تحقق تحديد المواقع بدقة مع محول متصل عبر
دبوس وظيفة تحديد المواقع والاستقرار عالية.
الطويق متعددة النواة ، وصغر حجمها ، وسرعة عالية وقدرة عالية لتلبية احتياجات البصرية
أنظمة الاتصالات الألياف والكابلات عالية الكفاءة عالية الأسلاك.
للبنية التحتية المستقبلية للشبكة ، قابلة للتطوير بدرجة كبيرة ، تدعم الإيثرنت والقناة الليفية
متطلبات 10 / 100-1Gbps.
2. MPO / MTP t ype:
| ذكر (مع دبوس) ، أنثى (بدون دبوس) | |
| نوع الطويق | SM قياسي ، SM خسارة منخفضة ؛ MM قياسي ، MM خسارة منخفضة |
| الألياف الأساسية | 4core محطة، 8core، 12core، 24core |
| لون السكن | الأخضر (SM) ، البيج (MM) ، الأصفر (SM Low loss) ، الأزرق (OM3 50/125) |
| طريقة تلميع | PC، APC |
| نوع الكابل | كابل الشريط ، ليف الشريط ، كابل صغير 3.0 ملم (250um12F ، 24F) ، كابل 0.9 مم |
3. طلبات MPO / MTP t est
ا. طلب واجهة:
| 400 × | عيب الوصف | السماح الكمية | |
| الألياف (9um، 50um، 62.5um) | خدوش بيضاء | ≤3um | غير محدود |
| بقعة | ≤2um | 5 قطع | |
| خلل | / | غير مسموح | |
| الكسوة (62.5-125um) | خدوش بيضاء | ≤3um | غير محدود |
| ≤5um | 1 أجهزة الكمبيوتر | ||
| الخدوش السوداء | ≤3um | 2 جهاز كمبيوتر شخصى | |
| بقعة سوداء | ≤2um | غير محدود | |
| ≤5um | 3 قطع | ||
| خلل | ≤2um | حول غير محدود | |
| ≤15um | الطول الكلي أقل من طول الجانب 1/4 | ||
| حلقه بلاستيكيه | / | غير محدود | |
ب. أداء:
| MPO / MTP | SM الطويق القياسية | SM انخفاض خسارة الطويق | MM الطويق القياسية | MM انخفاض خسارة الطويق | |
| ايل الخسارة | نموذجي | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| ماكس | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | d 25 ديسيبل | d 35 ديسيبل | ||
| PC ≥ 40dB | |||||
| التكرار | .300.30dB (التوصيل أكثر من 500 مرة) | 0.30 ديسيبل (المكونات أكثر من 1000 مرة) | |||
| التبادلية | .300.30dB (مع أي موصل مطابق) | ||||
| قوة الشد | .300.30dB (أقصى توتر 66N) | ||||
| صدمة | ≤0.30dB (10 ~ 55Hz) | ||||
| نطاق درجة حرارة | -40 درجة مئوية ~ + 75 درجة مئوية | ||||
ج. مؤشرات التدخل:
| موصل MPO / MTP | اختبار الأبعاد الثلاثية |
| نصف قطر انحناء | X ≥2000mm ، Y ≥50mm |
| ارتفاع الألياف | 1000 ~ 4000 نانومتر |
| زاوية النهاية | X ± 0.3 ° ، Y ± 0.3 ° |
| تراجع الأساسية | 300nm ± |
د. طول التسامح:
| طول (M) | تفاوت |
| ≤10 | + 10 سم |
| 10 <L≤30 | + 15 سم |
| > 30 | + 10٪ |
4. التطبيق:
اتصالات
شبكات الحاسب
شبكات الكيبل التلفزيوني
إنهاء الجهاز النشط
